仮設足場接続金具【GS アシバツナギ ツイン ALC板用150(ALC厚150mm用)】

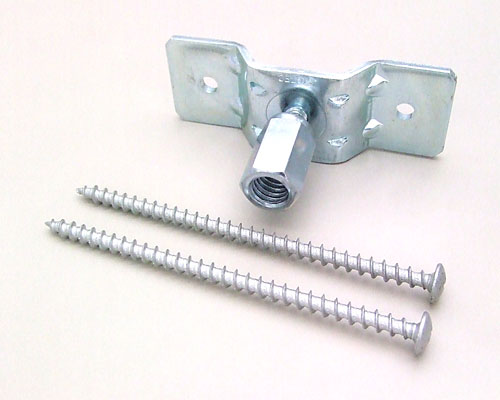

Great Safety アシバツナギ ツイン ALC板150(ALC厚150mm用)

あと施工 足場つなぎアンカー 仮設足場(壁つなぎ)接続金具 W1/2ナット
荷重負担の少ない小規模物件等の施工で 外壁材の下地に締結できない場合に最適
GS アシバツナギ ツイン ALC板用100(ALC厚100mm用)

用途・特長

  • ALCパネル(ALC板厚150mm)に使用可能です。
  • ナット可動式。4分のボルトを取付け可能です。
  • 小箱毎に専用ビット「十字No.2/十字No.3のダブルビット」付き。取付時は十字No.3をご使用ください。
  • 下穴処理用として付属ビスに使えるGSワッシャー(SUS304製ボンデッドワッシャー)2枚付き。
  • ネジと接続ナット部分(カーリングカシメ部)の最大引張強度は2.000kgfを誇り、他に無い技術です。
  • ネジ部は「ステンめっき」を採用。耐食性はステンレス同等以上です。ステンめっき参考資料

使用例

GS アシバツナギ ツイン ALC板 使用例 GS アシバツナギ ツイン ALC板 使用例

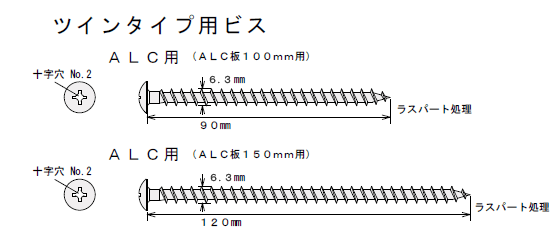

寸法図

▼ツイン本体
GS アシバツナギ ツイン 本体 寸法図

仕様表

商品コード 品 番 品 名 適応下地厚
(mm)
d×L
(mm)
ケース入数 JANコード
010158 ATA-120 アシバツナギ ツイン ATA-120 ALC用 6.3×120 150 6.3×120 100
(25本×4)
4582537315551

引張強度表

*専用のネジ2本の状態です。

*高ナットカーリングカシメ部は最大引張強度19,613N(2,000kgf)

品 番 最大引張強度
ATA-120 ALCパネル用 6.3×120 ALCパネル(ALC板)150㎜厚
圧縮強度3.92N/mm²(40kgf/cm²)
ねじ込み深さ117㎜
9,440N(963kgf)

(社)仮設工業会編の足場工事マニュアルに準じて、十分な安全率を考慮して下さい。

許容荷重=最大引張強度÷安全率(法令の定め・施工現場の環境を考慮し安全率は2.0以上を目安にして下さい)

引張強度圧縮強度ですが、極力曲げ方向の荷重負担のない状態で壁つなぎの接続をして下さい。

推奨工具は回転専用スクリュードライバーです。

推奨工具以外のインパクトレンチ・インパクトドライバーでは、適正な穴加工・ネジ加工が行えず強度の保証は致しかねます。

専用ビット及び推奨工具以外の使用では、ネジ頭部のリセス及びビットの破損を招き施工トラブルが生じます。

※付属の専用ネジは2本均等に締め付けて下さい。締め過ぎると著しく引張強度の低下やトラブルの原因となります。

※劣化したALCパネル(ALC板)又は締め過ぎの場合は、強度低下や使用出来ない場合があります。

※推奨工具を使用せず下穴を別工具で穴開け加工しての締結では、記載の最大引張強度は得られません。

※壁つなぎの雄ネジ部に傷や錆び等のままで接続しないで下さい。

※製品は改良の為、予告なく変更することがありますのでご了承下さい。
